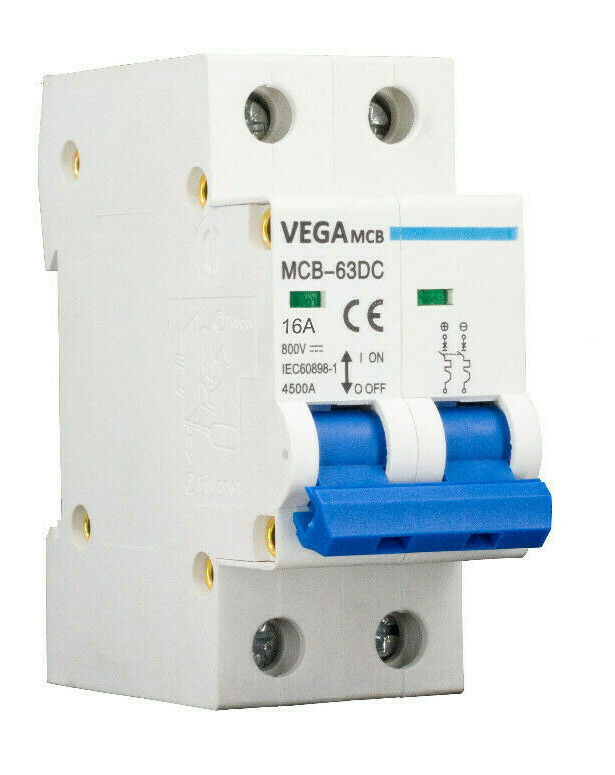

DC Leitungsschutzschalter / DC Mini Circuit Breaker VEGA MCB 63 - 800V 2P 16A Top Produkt - Top Leistung - Top PreisAnwendung: Photovoltaik. Alle andere Anwendungen ohne Gewährleistung.Zertifizierung:Niederspannung (LVD): EN60947-2:2017 +A1:2020EMC: EN6100-6-3:2007+A1:2011 / IEC 61000-6-3:2019DIN Rail / Tragschiene Verbau (DIN EN 60715:2001-09)Technische Daten:MODELL:  MCB 63 800V 2P 16APole:  2-poligNennstrom In: 16ANennbetriebsspannung: 800VDCStandard/Abnahmen: EN60947-2:2017+A1:2020  / EN61000-6-3:2007+A1:2011Der Leitungsschutzschalter darf nicht mit Last Ein und Aus -geschaltet werden. Dafür brauchen Sie ein Last-Trennschalter.

Der DC Photovoltaik Leitungsschutzschalter der Serie SL7N-63 ist ein strombegrenzter Ausschalter mit Überlast- und Kurzschlussschutz, nämlich mit Überlastungs- und Kurzschlusssicherungen im DC-System mit nicht mehr als zweipoliger Spannung DC550V und nicht mehr als vierpoliger Spannung DC1000V.  Der Anwendungsbereich ist Photovoltaik Anlagen (DC Seite) - alle andere Anwendungen ohne Gewährleisung.    Grundlegende Parameter (1) Anzahl der Pole:  2P, 4P; (2) Nennstrom In(A): 10, 16, 20, 32,  63; (3) Nennspannung Ue(V): 2Polig 550VDC 4Polig 1000VDC (4) Nennisolationsspannung (Ui ) = 1250V ; (5) Nennsteh-Stoßspannung (Uimp ) = 6KV; (6) Verwendungskategorie Kat: A; (7) Ausschaltungsfähigkeit: ICS=ICU=6KA; ICS=ICU=2KA(2P 800V, 4P 1200V); (8) Trip eigenschaften: 10In±20%(Typ C).  NB:  Dieses Produkt darf nicht als Lasttrennschalter verwendet werden. Normale Betriebs- und Installationsbedingungen  (1) Die Umgebungstemperatur soll nicht höher als +40℃, nicht niedriger als -5℃ sein, und der Durchschnittswert innerhalb 24 Stunden soll +35℃ nicht überschreiten; (2) Die Höhe der installationsstelle darf nicht 2000m überschreiten; (3) Die relative Luftfeuchtigkeit darf 50 % bei einer maximalen Umgebungstemperatur von +40 °C nicht überschreiten und kann bei niedrigeren Temperaturen eine höhere relative Luftfeuchtigkeit haben, z. B. 90 % bei 20 °C. Bei gelegentlichem Kondensat aufgrund von Temperaturschwankung sind Schutzmaßnahmen zu ergreifen, z.B. Montage von Schutzhaube usw; (4) Die Einbaulage soll senkrecht sein, mit einem Neigungsgrad von nicht mehr als 10° in alle Richtungen; (5) Installation an einem aufprallfreien und vibrationsfreien Ort ohne Regen und Schnee; (6) Verschmutzungsgrad: Klasse 2; (7) Installationskategorie: II oder III; (8) Schutzart: IP20 (Einbau von IP40 in Schalterkasten, Schaltschrank oder Box).   Tabelle 1 Zeit -Strombetriebsverhalten Nr. Nennstrom In(A) Startzustand Teststrom（A） Testzeit (t) zu erwartende Ergebnisse Bemerkungen a ≤63 Kaltstand 1,05In t≥1h nicht ausgelöst -- b Heißstand 1,30In t<1h ausgelöst Steigerung auf den Vorgabestrom innerhalb von 5 s unmittelbar nach der Prüfung a Konstruktion Der PV Leitungsschutzschalter mit schönem Aussehen, kleinem Volumen und Gewicht, lässt sich schnell auslösen und auf einer DIN Schiene montieren. Das Gehäuse und die Komponenten bestehen aus hochgradig flammhemmendem und schlagfestem Kunststoff mit ausgezeichneten und zuverlässigen Eigenschaften.  Tabelle 2 Nennstrom und Querschnitt der Anschlussleitung   Nennstrom A 10 16、20 32 63 Querschnittfläche von Leitung m2 1,5 2,5 6 16 Drehmoment von Leitung (Nm) 1,8-2,3 Nm sowohl auf dem Stromnetz als auch auf der Lastseite
