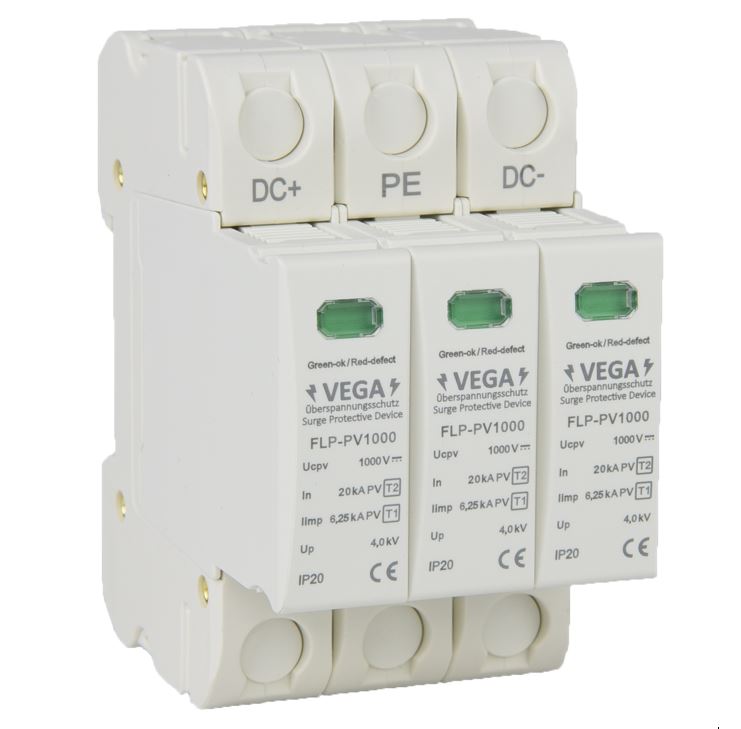

Blitz - Überspannungsschutz DC Photovoltaik PV, 1000V, Kombi, Imax 40kA Iimp 6,25kA, 3 Pole, T2 T1
Kombi "All in One" Überspannungsschutz für Photovoltaik
Kompromisslose: Typ 2 und Typ1 / Klasse C und B
1000VDC 3P
Kombiableiter / Blitzschutz / Überspannungsschutz
Pole=3
Specifikationen:
Norm Nennableitstoßstrom In = 20 kA (8/20) / T2 Klasse C
Max Nennableitstoßstrom Imax= 40 kA (8/20) / T2 Klasse C
Norm Impulsableitstoßstrom Iimp= 6,25kA (10/350) / T1 Klasse B
Norm Impulsableitstoßstrom Itotal 12,50kA (10/350) /T1 Klasse B
Nennspannung = 1000 VDC (Un)
Schutzpegel = 1170VDC (Ucpv)
Montage: 35 mm DIN Rail.
Andere Merkmale:
Technologie: Short- Circuit Interruption (SCI) over current Protection
Temperaturumgebung (TU) -40℃-+70℃
Reaktionszeit (t) <25ns
Operating Status/Fault indication Grün (OK), Rot (Austauschen)
Einbaukompatibilität 35mm Din Rail per EN60715
Gehäuse UL 94VO Thermoplastic
IP Schutzklasse IP20
Standarden CE, IEC61643-II Type 1 and Type 2, IEC61643-I Class 1 and Class 2
2 Jahre Garantie
| Stromart: | DC |
|---|---|
| Typ: | Typ 1 (Klasse B), Typ 2 (Klasse C) |
| Polanzahl: | 3 |
| Nennspannung Uc / Ucpv: | 1000 V DC |
| Nennableitstrom In 8/20 µs T2: | 20 kA |
| Blitzstoßstrom Iimp 10/350 µs T1: | 12,5kA gesamt, 6,25kA pro Pol |
| Schutzpegel Up: | 4,0 kV |
| Zertifikate: | CE, IEC61643-II Type 1 and Type 2, IEC61643-I Class 1 and Class 2 |
